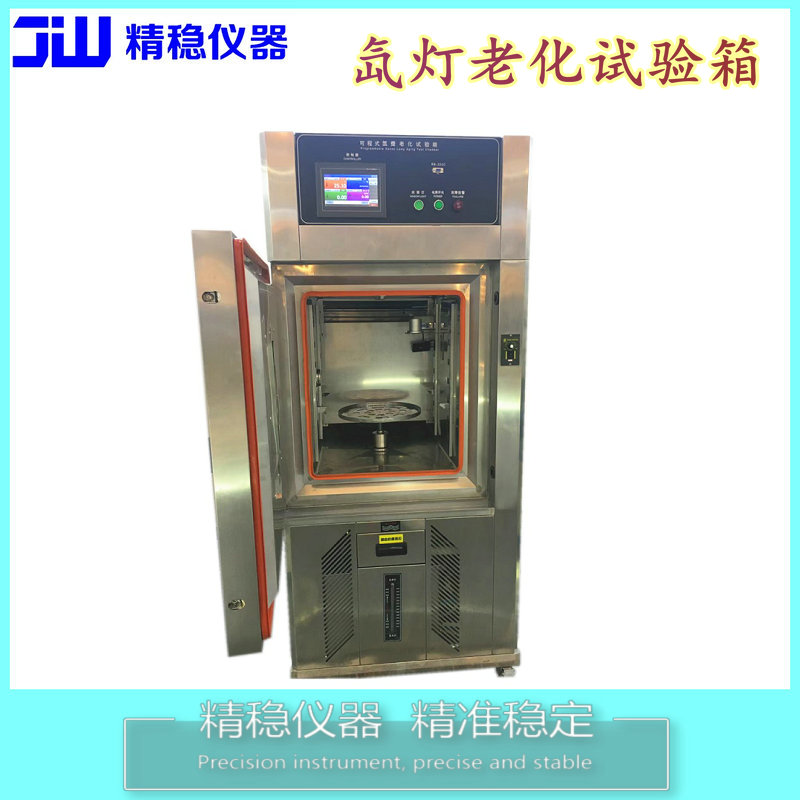

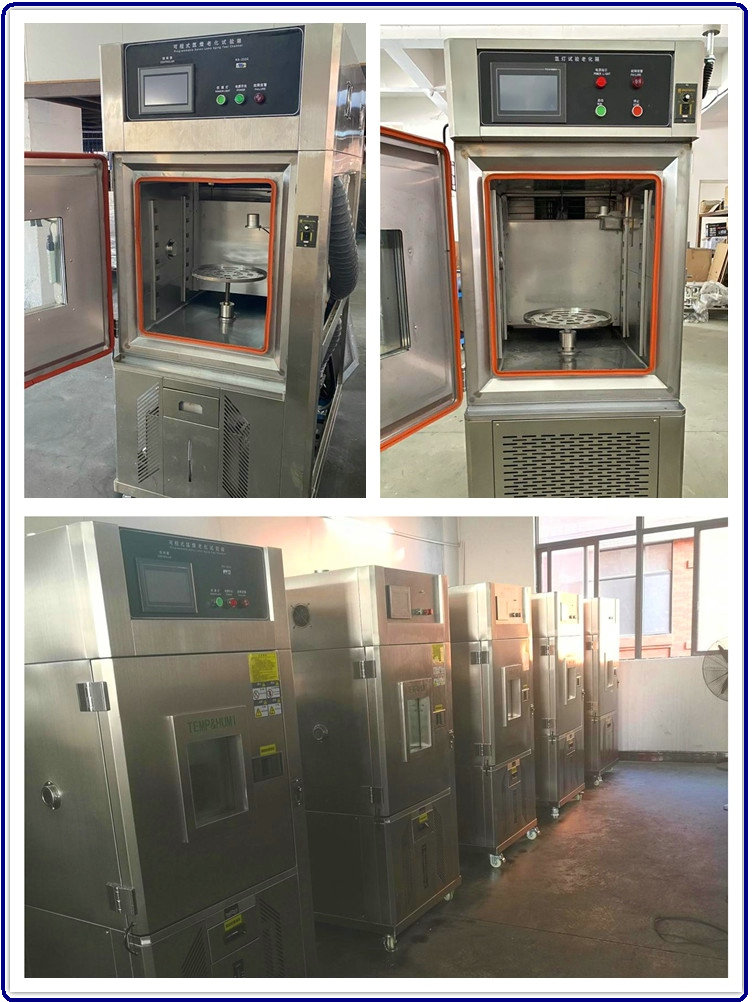

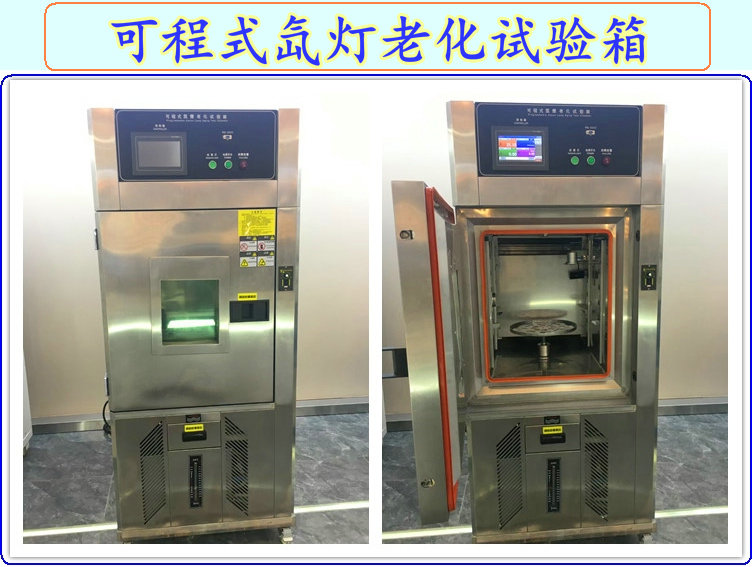

JWH-XD150氙灯老化试验箱150L

产品用途：

  氙灯耐气候试验是科研生产过程中筛选配方优化产品组成的重要手段，也是产品质量检验的一项重要的内容应用材料如涂料，塑料，铝塑板，以及汽车安全玻璃等产品标准均要求做耐候试验。

  氙灯耐候试验箱模拟造成材料老化的主要因素是阳光和潮湿，耐气候试验机可以模拟由阳光，雨水和露水造成的伤害。

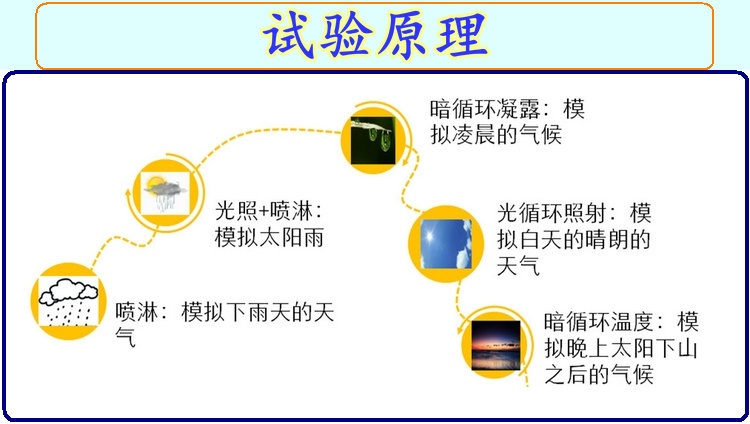

基本原理：

氙灯耐候试验箱利用氙灯模拟阳光照射的效果，利用冷凝湿气模拟雨水和露水，被测材料放置在一定温度下的光照和潮气交替的循环程序中进行测试，用数天或数周的时间即可重现户外数月乃至数年出现的危害，人工加速老化试验数据可以帮助选择新材料，改良现有材料，以及评价配方的变化是如何影响产品的耐久性的.

本机概述：

1、采用能模拟全阳光光谱的氙弧灯来再现不同环境下存在的破坏性光波，可以为科研、产品开发和质量控制提供相应的环境模拟和加速试验。

2、型氙弧灯试验箱可用于新材料的选择、改变现有材料或评估材料组成变化后耐用性的变化试验，可以很好的模拟在不同环境条件下，材料暴露在阳光下所产生的变化。

3、通过材料试样暴露在氙弧灯的光照及热辐射下进行老化试验.来评价在高温光源作用下某些材料的耐光、耐候性能.主要用于汽车、涂料、橡胶、塑胶、颜料、粘合剂、织物等.

技术参数：

型号：JWH-XD150

工作室尺寸：500×500×600㎜(宽×深×高)

外型尺寸：（约）850×1200×1850mm(宽×深×高)

1.温度范围：RT+5℃～100℃

2.湿度范围：光循环50%～98% R.H、暗循环30%～98% R.H

3.温度波动度：≤±0.5℃

4.温度均匀度：≤±2.0℃

5.湿度波动度：+2%～3% R.H

6.黑板温度：常温~65℃、100℃（偏差±3℃）

7.光照周期：连续可调时间1～999小时

8.光谱波长:280nm～800nm

9.辐照度范围300W～1200W/㎡可调

10.氙灯灯源：风冷式灯管

11.氙灯数量：1支氙灯灯管

12.降雨时间：1～9999H59M连续降雨可调

13.降雨周期：1～240min间隔(断)降雨可调

14.喷水周期(喷水时间/不喷水时间)：18min/102min或12min/48min  或12min/48min(喷水时间/不喷水时间)喷水压力0.12～0.15Mpa

15.淋雨水压：0.12～0.15Mpa

16.氙灯功率：5.5 KW

17.加热功率：3KW

18.加湿功率：0.75KW

电器系统：

☆、 7 寸原装进采用口韩国三元TEMI880彩触摸屏画面显示直观容易操作，永久性历史数据保存功能.

☆、实时温湿度曲线分析、可以根据客户的要求配备 RS232、USB、RS485 通讯接口连接.

☆、预约开关机功能,结束规划设定,停电自动保存数据曲线。

加热系统：

连续PID调节，使用交流接触器作为加热执行器，安全可靠，具有单独的超温保护系统。

风道系统：

为保证较高的均匀度指标，试验箱设有内部循环送风系统；工作室一端的风道夹层内，分布加热器、制冷蒸发器、风叶等装置；用风机使箱内空气循环，当风机高速旋转时，将工作室中空气从下部吸入风道内，经加热、制冷后从风道上方吹出，在工作室中与试品热交换后的空气再被吸入风道内，反复循环，从而达到温度设定要求。

控制系统：

    控制系统组成：

    温度测量：Pt100铂电阻；

    湿度测量：Pt100铂电阻干湿球法；

控制装置：触摸屏可编程温湿度控制器TEMI880。

可显示设定参数，时间，辐照度、加热器，加湿器等工作状态，同时具有试验自动运行及PID参数自整定功能。 仅需设定温度就可实现制冷机的自动运行功能。控制系统使用智能化控制软件系统，具备自动组合加热，加湿等子系统的工况，从而保证在整个温湿度范围的高精度控制，达到节能降耗的目的。完善的检测装置能自动进行详细的故障显示，报警，如当试验箱发生异常时，控制器自动显示故障状态。

   屏幕显示：辐照度：设定温湿度；实测温湿度；

   设定精度： 1℃

   运行方式：恒定运行 ；

   其它主要低压电气元器件均采用知名品牌产品：如施耐德交流接触器、热过载继电器、欧姆龙小型中间继电器、德力西断路器、台湾凡宜水位浮子开关等。

试验参照标准：

    氙灯老化试验箱采用能模拟全阳光光谱的氙弧灯来再现不同环境下存在的破坏性光波，可以为科研、电子产品开发和质量控制提供相应的环境模拟和加速试验依据。可用于新材料的选择、改变现有材料或评估材料组成变化后耐用性的变化试验，可以很好的模拟在不同环境条件下，材料暴露在阳光下所产生的变化。设备满足相关标准：GB/T16422-2，ASTMD529，ISO4892-2等模拟全阳光光谱
　  通过将材料曝露在紫外线（UV）、可见光和红外光下，对材料的耐光性进行测定。它采用经过滤处理的氙弧灯来产生与阳光具有最大吻合性的全阳光光谱。采用合理过滤处理的氙弧灯是测试产品对直接光照中或透过玻璃的阳光中的较长波长段紫外线和可见光的敏感度的最佳方式。

   符合GB/T 2423.24-1995《电工电子产品环境试验第2部分:试验试验Sa:模拟地面上的太阳辅射》参照塑料氙灯光源曝露试验方法GB9344—88和GB/T9276-96《涂层色漆，清漆试验》设计制作，本试验箱可满足GJB150.7中规定的对纺织品、塑料、天然纤维和橡胶进行光老化试验，GB14522-93人工气候加速试验方法。GB/T5170.9《电工电子产品环境试验设备基本参数检定方法太阳辅射试验设备》的要求，性能指标符合GB/T16585-1996硫化橡胶人工气候老化(荧光紫外灯)试验方法

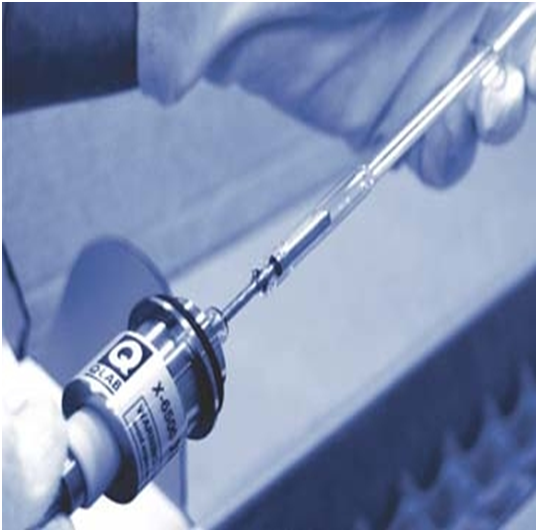

灯管技术参数：

   1、灯管功率：3000W /1支

150型3000W/支，408型+ 800型+1000型3KW/支

   2、灯管长度：约400mm

   3、辐照度范围：光谱波长:295nm～800nm辐照度范围1W～1200W/㎡可调

   4、冷却方式：风冷

   5、有效使用时间：1600小时（超过时间测试误差增大）

   6、用途：主要用于国产或进口的氙灯老化机上，模拟太阳光全阳光光谱对材料的老化效果。

控制器：

触摸屏可编程温湿度控制器TEMI880（韩国）

1、7吋彩色触摸屏

2、两种控制方式（定值/程式）

3、传感器类型：PT100传感器

4、输出方式：PID控制输出；（4-20mA）模拟输出；

（1-5V）/（0-10V）可任意选择，8路开关信号辅助输入；（基本配置10个继电器，可选配20个继电器）ON/OFF继电器输出；

5、温度测量范围：-90.00℃--200.00℃，（可选-90.00℃--300.00℃）误差±0.2℃；

6、湿度测量范围：1.0%--100%RH，误差±1%RH;

7、光照测量范围：可任意设置，特殊功能可定制；

8、程式编辑：可编120组程式，每组程式最大可编100段，并可设置循环运行；

9、通信接口：（RS232/RS485，通讯最长距离1.2km[光纤可达30km]）；

10、界面语7吋彩色触摸屏言类型：中文/英文

11外形尺寸：194×133×34(mm) (长×宽×深)

12安装开孔尺寸：189×128(mm) (长×宽)  TFT分辨率：800×480 64K色

外箱配置：

1.内箱材质：SUS#304耐热耐寒耐腐蚀镜面不锈钢板（1.2mm厚）

2.外箱材质：SUS#304不锈钢板（可选）电解钢板喷塑

3.保温材质：进口高强度防火PU发泡绝缘材料，硬质聚胺脂泡沫+玻璃纤维。

4.测试孔：机体左侧￠50mm孔一个，塞头一只（电源线和信号线的进线孔，可以通电做测试）

5.箱门：单片门，单窗口，左开，把手在右手边

6. 350×250×40 mm三层真空钢化玻璃（带加热通电防止雾气遮窗），并附照明灯（飞利浦20W ）

7.平面嵌入式把手

8.后钮：SUS #304

9.试料置放架: SUS304#置物架2片, 附活动轮4组（以方便移动）及平水角杯（调整机身平衡）。

冷冻系统：

1.压缩机：采用原装进口省电型高效率(法国泰康)低温压缩机组成制冷系统。泰康压缩机具有结构紧凑，振动小、噪声低，能效比高，低温工况制冷量大等特点, 优化设计的制冷系统有利于降低运行费用，增加可靠性。

2.冷 媒：采用对臭氧层破坏系数为零的新型緑色环保制冷剂 R404a (美国杜邦)

3.冷凝器：波浪状鳍片型强迫送风冷凝器

4蒸发器：鳍片式多段式自动负载容量调整

5制冷辅助件：电磁阀日本鹭宫电磁阀；干燥剂；；油分离器；修理伐；高压保护开关；冷媒流量窗口  膨胀阀  丹佛斯或斯波兰等均采用进口零件.

6．膨胀系统：容量自动控制节流降压之冷冻系统，采用多回路控制，针对不同温度点采用不同的自动膨胀阀来控制冷媒流量，从而达到精确控温降低能耗。

加热加湿系统：

1．加热器：鳍片式散热管镍铬合金U型高效加热器，自动演算高精确度PID+SSR控制（演算周期：1～4S可设），使其热损耗量与加热量相当，故比传统ON/OFF控制省电约10%

2．加热分组控制,根据不同的工况要求，控制系统自行判断需要启用的加热器，达到节能的目的

3．热器控制方式：无触点等周期脉冲调宽，SSR（固态继电器）

4．完全独立系统，不影响冷冻及其它控制线路。加热系统连接可靠，线路采用进口高温线

5．加湿器：UL形不锈钢电镀加热器，采用安全高效的饱和蒸气加湿系统自动演算高精确度PID+SSR控制（演算周期：1～4S可设），使其热损耗量与加热量相当，故比传统ON/OFF控制省电约10%

6．附过热溢流双重保护装置，可安心使用

7．加湿、除湿系统完全独立

8．供应加湿筒水应尽量采纯水或RO逆渗透水

送风循环系统：

1．  90W马达，2只；

2．  DRAW THROW 送风方式；水平扩散垂直热交换弧形循环

3．（SIRCCO FAN）采多翼离心式循环风扇，加强轴心加耐高低温之旋转叶片铝合金制成，以达强制对流

4．双向可调百叶，确保试验箱内温度分布均匀

测温体：

台制高精度 DIN规格A级 ψ4.8mm SUS #304不锈钢制PT 100Ω 铂金感温头2支

安全装置：

过零点闸流体功率控制器       空焚防止保护器

欠相逆相保护开关             压缩机高压保护开关

压缩机过热保护开关           压缩机过电流保护开关

无熔丝开关                   陶磁快速保险丝

线路保险丝及全护套式端子     蜂鸣器

标准配置:

1.湿布2块.

2.可升降转盘一套

3.控制器使用说明书一套，操作说明书一套

设备使用条件:

环境温度: 0℃-38℃;

相对湿度: ≤85%RH;

电源电压: 380V AC(±10%),保护地线,接地电阻≤4Ω;

频率: 50±0.5Hz

电源开关:空气开关(40A禁止使用闸刀开关或电源插座);

功率: 3KW

加湿用水;电阻率á≥500MΩ;

环境空气质量要求;不含高浓度粉尘及易燃.易气体或粉尘,附近没有强电磁辐射源.

更详细资料及配置清单请联系客服索要，  联系电话18615579365
